Introduction
Dans le monde du cloud computing, l'orchestration de services constitue l'un des défis majeurs pour les développeurs et architectes. AWS Step Functions est un service entièrement géré qui permet de coordonner les composants d'applications distribuées via des workflows visuels.
Imaginez que vous construisez une maison : chaque fonction Lambda serait un artisan spécialisé (plombier, électricien, maçon...) et Step Functions serait l'architecte qui coordonne leur travail, décide qui intervient quand, et s'assure que chaque étape est correctement terminée avant de passer à la suivante.
Dans cet article, nous explorerons en profondeur AWS Step Functions, ses avantages, ses cas d'utilisation, et comment l'implémenter efficacement dans vos architectures serverless.
Qu'est-ce qu'AWS Step Functions ?
AWS Step Functions est un service d'orchestration qui permet de coordonner plusieurs services AWS en workflows visuels. Ce service utilise une machine à états, basée sur le langage Amazon States Language (ASL), pour définir comment et quand ces services interagissent.
Concepts clés
États (States) : Les étapes individuelles de votre flux de travail
Transitions : Les connections entre les états qui définissent le flux d'exécution
Machines à états (State Machines) : L'ensemble complet du workflow
Exécutions : Les instances spécifiques d'un workflow en cours d'exécution
Entrées/Sorties : Les données passées entre les états
Pourquoi utiliser Step Functions ?
Avantages clés
Step Functions élimine la complexité d'écrire du code pour coordonner des services AWS, gérer les erreurs, les retries et les états. Cela vous permet de vous concentrer sur la logique métier de votre application plutôt que sur l'infrastructure.
Visualisation des workflows : Interface graphique pour concevoir et visualiser les flux de travail
Serverless : Pas d'infrastructure à gérer, paiement à l'utilisation
Intégration native : Connexion facile avec plus de 200 services AWS
Gestion des erreurs : Mécanismes robustes pour gérer les échecs et les retries
Auditabilité : Suivi détaillé de chaque étape d'exécution
Parallélisation : Exécution de tâches en parallèle pour optimiser les performances
Types de workflows
AWS Step Functions propose deux types de workflows pour répondre à différents besoins d'orchestration :
Workflows Standard
Les workflows Standard sont conçus pour des exécutions de longue durée, pouvant s'étendre jusqu'à 1 an. Ils garantissent une exécution exactement une fois (exactly-once) et sont idéaux pour les processus critiques où la fiabilité est primordiale.
Les workflows Standard conviennent parfaitement pour les processus métier comme le traitement de commandes, l'approbation de prêts, ou toute logique qui nécessite une haute fiabilité et une durée d'exécution potentiellement longue.
Workflows Express
Les workflows Express sont optimisés pour les volumes élevés d'événements et les exécutions de courte durée. Ils suivent un modèle d'exécution au moins une fois (at-least-once) et sont beaucoup moins coûteux que les workflows Standard.
Cas d'utilisation des workflows Express
Idéal pour le traitement IoT, le streaming de données, la transformation de messages, et tout scénario nécessitant un haut débit et une latence faible.
1{
2 "Comment": "Un exemple de workflow Express",
3 "StartAt": "TraiterDonnées",
4 "States": {
5 "TraiterDonnées": {
6 "Type": "Task",
7 "Resource": "arn:aws:lambda:us-east-1:123456789012:function:TraiterDonnées",
8 "Next": "EnregistrerRésultats"
9 },
10 "EnregistrerRésultats": {
11 "Type": "Task",
12 "Resource": "arn:aws:lambda:us-east-1:123456789012:function:EnregistrerRésultats",
13 "End": true
14 }
15 }
16}Types d'états disponibles
AWS Step Functions fournit plusieurs types d'états qui permettent de créer des workflows complexes et adaptés à vos besoins spécifiques :
État Task
L'état Task est le cœur de Step Functions - il permet d'exécuter un travail spécifique en invoquant une ressource AWS (comme une fonction Lambda, un conteneur ECS, ou une API). C'est l'équivalent d'un travailleur spécialisé dans notre analogie de construction de maison.
1"ProcessPayment": {
2 "Type": "Task",
3 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:ProcessPayment",
4 "TimeoutSeconds": 30,
5 "Retry": [
6 {
7 "ErrorEquals": ["ServiceUnavailable", "Lambda.TooManyRequestsException"],
8 "IntervalSeconds": 2,
9 "MaxAttempts": 3,
10 "BackoffRate": 2.0
11 }
12 ],
13 "Next": "CompleteOrder"
14}État Choice
L'état Choice permet de prendre des décisions dynamiques dans votre workflow en fonction des données d'entrée. Il agit comme un contrôleur de circulation routière, dirigeant le flux vers différentes branches selon des conditions spécifiques.
1"VerifyOrderAmount": {
2 "Type": "Choice",
3 "Choices": [
4 {
5 "Variable": "$.orderAmount",
6 "NumericGreaterThan": 1000,
7 "Next": "RequireManagerApproval"
8 },
9 {
10 "Variable": "$.orderAmount",
11 "NumericLessThanEquals": 1000,
12 "Next": "ProcessOrder"
13 }
14 ],
15 "Default": "ProcessOrder"
16}État Parallel
L'état Parallel permet d'exécuter plusieurs branches d'états simultanément, puis d'attendre que toutes les branches soient terminées avant de passer à l'état suivant. C'est comme avoir plusieurs équipes travaillant en parallèle sur différentes parties d'un projet.
L'état Parallel est particulièrement utile pour optimiser le temps d'exécution lorsque vous avez des tâches indépendantes qui peuvent être effectuées simultanément.
1"ProcessOrderInParallel": {
2 "Type": "Parallel",
3 "Branches": [
4 {
5 "StartAt": "UpdateInventory",
6 "States": {
7 "UpdateInventory": {
8 "Type": "Task",
9 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:UpdateInventory",
10 "End": true
11 }
12 }
13 },
14 {
15 "StartAt": "ProcessPayment",
16 "States": {
17 "ProcessPayment": {
18 "Type": "Task",
19 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:ProcessPayment",
20 "End": true
21 }
22 }
23 }
24 ],
25 "Next": "ShipOrder"
26}État Map
L'état Map permet d'appliquer le même ensemble d'étapes à chaque élément d'une collection. C'est comme un assembly line où chaque article passe par les mêmes étapes de traitement.
1"ProcessOrderItems": {
2 "Type": "Map",
3 "ItemsPath": "$.orderItems",
4 "MaxConcurrency": 5,
5 "Iterator": {
6 "StartAt": "ProcessItem",
7 "States": {
8 "ProcessItem": {
9 "Type": "Task",
10 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:ProcessOrderItem",
11 "End": true
12 }
13 }
14 },
15 "Next": "CompleteOrder"
16}Autres états importants
Wait : Introduit un délai spécifique ou attend jusqu'à un certain timestamp
Succeed : Termine le workflow avec succès
Fail : Termine le workflow avec échec
Pass : Transmet l'entrée à la sortie, avec possibilité de transformer les données
Callback : Attend un token externe avant de continuer (pour les tâches humaines ou les systèmes externes)

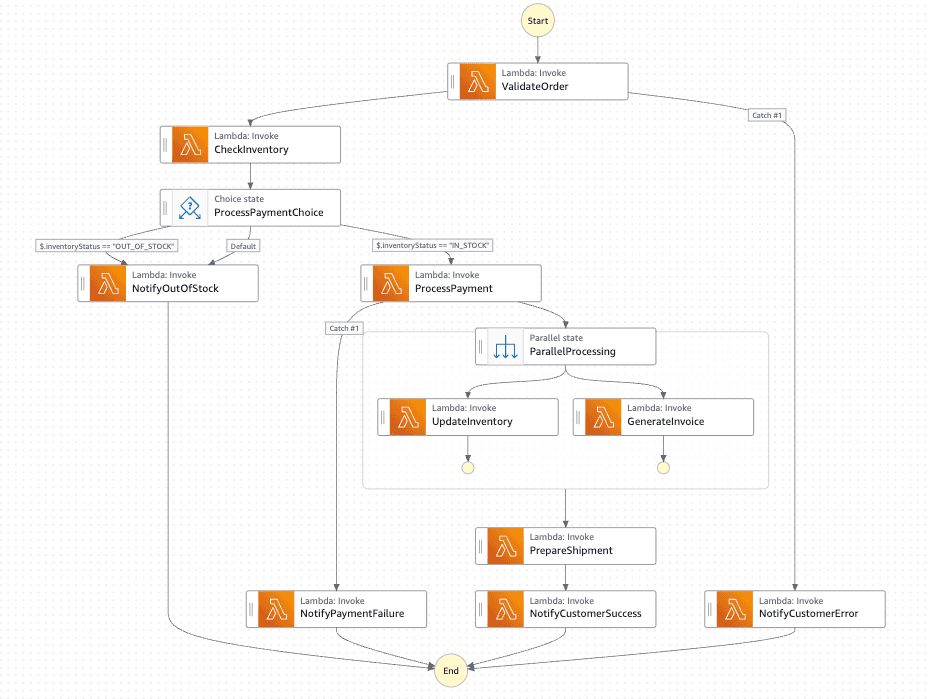

Exemple concret : Traitement de commande e-commerce
Pour illustrer la puissance de Step Functions, examinons un exemple concret de workflow de traitement de commande pour une application e-commerce :
1{
2 "Comment": "Workflow de traitement de commande e-commerce",
3 "StartAt": "ValidateOrder",
4 "States": {
5 "ValidateOrder": {
6 "Type": "Task",
7 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:ValidateOrder",
8 "Next": "CheckInventory",
9 "Catch": [
10 {
11 "ErrorEquals": ["ValidationError"],
12 "Next": "NotifyCustomerError"
13 }
14 ]
15 },
16 "CheckInventory": {
17 "Type": "Task",
18 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:CheckInventory",
19 "Next": "ProcessPaymentChoice"
20 },
21 "ProcessPaymentChoice": {
22 "Type": "Choice",
23 "Choices": [
24 {
25 "Variable": "$.inventoryStatus",
26 "StringEquals": "IN_STOCK",
27 "Next": "ProcessPayment"
28 },
29 {
30 "Variable": "$.inventoryStatus",
31 "StringEquals": "OUT_OF_STOCK",
32 "Next": "NotifyOutOfStock"
33 }
34 ],
35 "Default": "NotifyOutOfStock"
36 },
37 "ProcessPayment": {
38 "Type": "Task",
39 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:ProcessPayment",
40 "Next": "ParallelProcessing",
41 "Retry": [
42 {
43 "ErrorEquals": ["PaymentServiceUnavailable"],
44 "IntervalSeconds": 2,
45 "MaxAttempts": 3,
46 "BackoffRate": 1.5
47 }
48 ],
49 "Catch": [
50 {
51 "ErrorEquals": ["PaymentFailure"],
52 "Next": "NotifyPaymentFailure"
53 }
54 ]
55 },
56 "ParallelProcessing": {
57 "Type": "Parallel",
58 "Branches": [
59 {
60 "StartAt": "UpdateInventory",
61 "States": {
62 "UpdateInventory": {
63 "Type": "Task",
64 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:UpdateInventory",
65 "End": true
66 }
67 }
68 },
69 {
70 "StartAt": "GenerateInvoice",
71 "States": {
72 "GenerateInvoice": {
73 "Type": "Task",
74 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:GenerateInvoice",
75 "End": true
76 }
77 }
78 }
79 ],
80 "Next": "PrepareShipment"
81 },
82 "PrepareShipment": {
83 "Type": "Task",
84 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:PrepareShipment",
85 "Next": "NotifyCustomerSuccess"
86 },
87 "NotifyOutOfStock": {
88 "Type": "Task",
89 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:NotifyOutOfStock",
90 "End": true
91 },
92 "NotifyPaymentFailure": {
93 "Type": "Task",
94 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:NotifyPaymentFailure",
95 "End": true
96 },
97 "NotifyCustomerSuccess": {
98 "Type": "Task",
99 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:NotifyCustomerSuccess",
100 "End": true
101 },
102 "NotifyCustomerError": {
103 "Type": "Task",
104 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:NotifyCustomerError",
105 "End": true
106 }
107 }
108}Ce workflow gère tout le processus de commande, depuis la validation initiale jusqu'à la notification finale au client, en passant par la vérification du stock, le traitement du paiement et la préparation de l'expédition. Il illustre l'utilisation de différents types d'états et inclut une gestion robuste des erreurs.
Intégrations avec d'autres services AWS
La véritable puissance de Step Functions réside dans sa capacité à s'intégrer de manière transparente avec un large éventail de services AWS. Voici quelques intégrations clés :
AWS Lambda
L'intégration la plus courante est avec AWS Lambda. Step Functions peut invoquer des fonctions Lambda, passer des paramètres, gérer les retries automatiquement et traiter les résultats.
1"InvokeMyLambda": {
2 "Type": "Task",
3 "Resource": "arn:aws:states:::lambda:invoke",
4 "Parameters": {
5 "FunctionName": "arn:aws:lambda:eu-west-1:123456789012:function:MyFunction",
6 "Payload": {
7 "Input.$": "$.data"
8 }
9 },
10 "Next": "NextState"
11}Amazon DynamoDB
Step Functions peut interagir directement avec DynamoDB pour effectuer des opérations CRUD sans nécessiter de fonction Lambda intermédiaire.
1"UpdateDynamoDBItem": {
2 "Type": "Task",
3 "Resource": "arn:aws:states:::dynamodb:updateItem",
4 "Parameters": {
5 "TableName": "MyTable",
6 "Key": {
7 "PK": {"S.$": "$.userId"}
8 },
9 "UpdateExpression": "SET #status = :status",
10 "ExpressionAttributeNames": {
11 "#status": "Status"
12 },
13 "ExpressionAttributeValues": {
14 ":status": {"S": "COMPLETED"}
15 }
16 },
17 "Next": "ConfirmUpdate"
18}Autres intégrations majeures
Amazon SQS et SNS : Pour envoyer et recevoir des messages
AWS Batch : Pour exécuter des tâches de calcul intensif
Amazon ECS/Fargate : Pour exécuter des conteneurs
AWS Glue : Pour des tâches ETL
Amazon SageMaker : Pour l'inférence et l'entraînement des modèles ML
Amazon EventBridge : Pour la gestion d'événements
API Gateway : Pour appeler des API REST
AWS Step Functions : Imbrication de workflows (appeler un workflow depuis un autre)
Depuis 2022, Step Functions offre plus de 200 intégrations de services AWS via les SDK Integrations, permettant d'appeler pratiquement n'importe quelle API AWS directement depuis vos workflows.
Gestion des erreurs et retries
L'un des points forts d'AWS Step Functions est sa capacité à gérer de manière robuste les erreurs et les retries, ce qui est essentiel pour créer des applications résilientes.
Stratégies de retry
Step Functions permet de définir des politiques de retry sophistiquées pour chaque état, avec des options comme :
ErrorEquals : Types d'erreurs à intercepter
IntervalSeconds : Délai entre les tentatives
MaxAttempts : Nombre maximum de tentatives
BackoffRate : Multiplicateur pour augmenter le délai entre les tentatives
1"ProcessPayment": {
2 "Type": "Task",
3 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:ProcessPayment",
4 "Retry": [
5 {
6 "ErrorEquals": ["ServiceUnavailable", "Lambda.TooManyRequestsException"],
7 "IntervalSeconds": 1,
8 "MaxAttempts": 5,
9 "BackoffRate": 2.0
10 },
11 {
12 "ErrorEquals": ["States.Timeout"],
13 "IntervalSeconds": 5,
14 "MaxAttempts": 3,
15 "BackoffRate": 1.5
16 }
17 ],
18 "Next": "CompleteOrder"
19}Blocs Catch
Les blocs Catch permettent de gérer les erreurs en redirigeant le flux d'exécution vers des états spécifiques en fonction des types d'erreurs rencontrés :
1"ValidateInput": {
2 "Type": "Task",
3 "Resource": "arn:aws:lambda:eu-west-1:123456789012:function:ValidateInput",
4 "Catch": [
5 {
6 "ErrorEquals": ["ValidationError"],
7 "Next": "HandleValidationError"
8 },
9 {
10 "ErrorEquals": ["States.ALL"],
11 "Next": "HandleSystemError"
12 }
13 ],
14 "Next": "ProcessValidInput"
15}Bonnes pratiques pour la gestion des erreurs
Utilisez une combinaison de retries pour les erreurs transitoires (timeouts, throttling) et de catch blocks pour les erreurs permanentes (validation, logique métier). Assurez-vous toujours d'avoir une branche de fallback pour capturer les erreurs inattendues avec States.ALL.
Optimisation des coûts
Bien que Step Functions soit un service puissant, il est important de comprendre sa structure de tarification pour optimiser les coûts de vos workflows :
Modèle de tarification
Step Functions facture principalement en fonction du nombre de transitions d'état :
Workflows Standard : ~$0.025 par 1000 transitions d'état
Workflows Express : ~$1.00 par million de requêtes et $0.30 par GB-seconde de durée
Une transition d'état se produit chaque fois que le flux passe d'un état à un autre dans votre machine à états. Le coût total dépend donc de la complexité de votre workflow et du volume d'exécutions.
Astuces pour réduire les coûts
Utilisez les workflows Express pour les exécutions à haut volume et de courte durée
Consolidez les opérations similaires dans une seule fonction Lambda au lieu de créer plusieurs états Task
Utilisez l'état Map avec MaxConcurrency pour traiter des lots de données de manière efficace
Exploitez les intégrations directes avec les services AWS pour éviter des fonctions Lambda intermédiaires
Concevez des workflows modulaires qui peuvent être réutilisés dans différents scénarios
Comparaison de coûts
Pour un workflow qui traite 1 million d'exécutions par mois avec 5 états par exécution : un workflow Standard coûterait environ $125, tandis qu'un workflow Express coûterait environ $1-2 (en supposant des exécutions de courte durée).
Bonnes pratiques et considérations
Pour tirer le meilleur parti d'AWS Step Functions, voici quelques bonnes pratiques à suivre :
Patterns de conception
Favorisez une conception modulaire avec des workflows réutilisables
Utilisez des noms d'états descriptifs qui reflètent leur fonction
Incluez des commentaires dans votre définition ASL pour une meilleure lisibilité
Utilisez des timeouts appropriés pour éviter les exécutions bloquées
Gérez les données sensibles via AWS Secrets Manager ou Parameter Store plutôt que de les inclure directement dans la définition du workflow
Erreurs courantes à éviter
Voici quelques pièges courants à éviter lors de l'utilisation de Step Functions :
Ne pas gérer correctement les limites de taille d'entrée/sortie (256KB maximum)
Créer des workflows trop complexes au lieu de les décomposer en sous-workflows
Ignorer les mécanismes de gestion d'erreurs et de retry
Utiliser des workflows Standard pour des cas d'usage adaptés aux workflows Express
Ne pas prendre en compte les limites de débit, notamment pour les intégrations de services
Utilisez toujours AWS X-Ray avec Step Functions pour une visibilité complète sur l'exécution de vos workflows et pour identifier rapidement les goulots d'étranglement ou les erreurs.
Cas d'utilisation et success stories
AWS Step Functions est utilisé dans de nombreux secteurs pour résoudre différents défis d'orchestration. Voici quelques cas d'utilisation réels :
Traitement multimédia
De nombreuses entreprises médias utilisent Step Functions pour coordonner des pipelines de traitement vidéo complexes, incluant le transcodage, l'extraction de métadonnées, la génération de sous-titres et la distribution sur différentes plateformes.
Success Story : Netflix
Netflix utilise AWS Step Functions pour orchestrer des parties de son pipeline de traitement multimédia, permettant de traiter des milliers d'heures de contenu chaque jour avec une haute fiabilité.
Pipelines de données
Step Functions est particulièrement adapté pour les pipelines ETL (Extract, Transform, Load) et les workflows d'analyse de données qui impliquent plusieurs étapes de traitement, de validation et d'agrégation.
Par exemple, un pipeline d'analyse de données financières pourrait extraire des données de plusieurs sources, les normaliser, effectuer des calculs complexes, puis charger les résultats dans un data warehouse pour analyse.
Orchestration de microservices
Dans une architecture de microservices, Step Functions peut servir de "chef d'orchestre" pour coordonner les interactions entre différents services, en particulier pour les transactions qui s'étendent sur plusieurs domaines métier.
Évolution et tendances futures
AWS continue d'améliorer Step Functions avec de nouvelles fonctionnalités. Voici quelques tendances et développements récents :
Intégration renforcée avec des services d'IA/ML pour l'orchestration de workflows d'intelligence artificielle
Améliorations des capacités de débogage et de monitoring
Expansion du support pour les workflows distribués et les communications entre services
Optimisations de performance pour réduire la latence des exécutions
Intégration plus étroite avec les outils d'IaC (Infrastructure as Code) comme AWS CDK
L'avenir de l'orchestration serverless
À mesure que les architectures serverless deviennent de plus en plus complexes, des outils comme Step Functions joueront un rôle encore plus crucial dans la gestion de cette complexité. L'orchestration deviendra aussi importante que le code lui-même.
Conclusion
AWS Step Functions représente une solution puissante pour l'orchestration de workflows dans des architectures cloud modernes. En fournissant une approche visuelle et déclarative pour définir des flux de travail complexes, il permet aux développeurs de se concentrer sur la logique métier plutôt que sur l'infrastructure sous-jacente.
Que vous construisiez des pipelines de traitement de données, des workflows d'approbation, ou des processus métier complexes, Step Functions offre la fiabilité, la visibilité et la flexibilité nécessaires pour implémenter ces solutions de manière élégante et maintenable.
Commencez petit, avec des workflows simples, puis explorez progressivement les fonctionnalités plus avancées comme les états Map, Parallel et les intégrations de services pour tirer pleinement parti de la puissance de Step Functions.
N'oubliez pas que le véritable avantage de Step Functions est qu'il vous permet de visualiser et de gérer la complexité de vos applications distribuées, vous offrant ainsi la possibilité de créer des solutions cloud robustes avec confiance.
